Figura 22

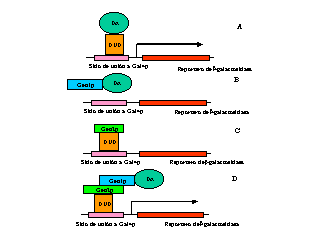

Figura 22.- Sistema de dos híbridos. (A) Normalmente, el activador transcripcional Gal4 se une al ADN por medio del ¨dominio de unión a ADN" (DUD) y activa la transacripción del gen lacZ, por medio del dominio de activación (DA). (B) Un híbrido formado formado por el dominio de activación de Gal 4 (DA) y la proteina Gen1p, no activa la transcripción ya que no escapaz de unirse al ADN. (C) Un híbrido formado con el dominio de unión al ADN (DUD) de Gal4 y la proteína Gen2p, no activa la transcripción de lacZ, porque carece del dominio de activación (DA). D La interacción proteína proteína entre Gen1p y Gen2p reconstituye el funcionamiento de Gal4, ya que en esta quimera estan presentes los dos dominios, en este caso se activa la transcripción de lacZ.
